Таходатчик стиральной машины – это небольшой прибор, который устанавливается на роторе двигателя для контроля его оборотов. Также таходатчик называют тахогенератором стиральной машины. В некоторых стиральных машинах такой датчик называют датчиком Холла, он немного отличается, но принцип действия у них совершенно одинаковый.

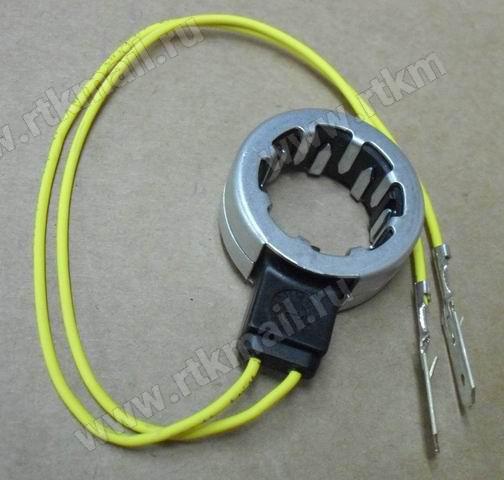

Тахогенератор в стиральной машине

Принцип действия таходатчика довольно прост. Сам тахогенератор находится на валу двигателя и представляет из себя небольшое кольцо с проводами. Когда двигатель вращается в кольце образуется напряжение за счет магнитного поля (принцип генератора), чем выше скорость вращения двигателя, тем выше напряжение. Соответственно измерив это напряжение можно получить скорость вращения двигателя.

Именно для измерения скорости вращения двигателя и служит таходатчик в стиральной машине. Принцип действия, следующий. Допустим двигатель раскручивается и начинает вращать барабан, для того, чтобы активировать отжим, нужно увеличить количество оборотов двигателя до 800 об/мин. Модуль управления отдает сигнал отдает команду на увеличение оборотов двигателя, но когда нужно прекращать поднимать обороты? Для этого и нужен тахогенератор, он постоянно отдает параметры оборотов двигателя и тем самым позволяет модулю управления принимать решения о скорости вращения мотора.

Если в стиральной машине ломается таходатчик, то она начинает себя вести следующим образом. Т. к. количество оборотов не контролируется, то машинка начинает с неправильной скоростью вращать барабан. Во время стирки обороты могут быть слишком большие, а во время отжима наоборот обороты не поднимаются. Машинка может вовсе не отжимать белье. Такие «глюки» свидетельствуют о том, что одна из причин их появления может быть таходатчик.
Чтобы проверить тахогенератор стиральной машины, нужно сначала добраться до него.

Данные симптомы могут быть не только из-за поломки таходатчика, а в следствии других .

Расположение таходатчика в стиральной машине

Тахогенератор стиральной машины находится на валу двигателя, который устанавливается внизу стиралки. Чтобы подобраться к двигателю, вам нужно будет снять заднюю стенку машинки. Для этого открутите болты, которые крепят эту стенку и снимите ее. Двигатель находится внизу и соединен с помощью ремня со шкивом, вы его увидите сразу.

Таходатчик находится на задней части двигателя на валу. Для его проверки или замены необходимо будет снять двигатель, процедура эта подробна описана в .

Устройство таходатчика стиральной машины

Для проверки тахогенератора необаятельно снимать его с двигателя, но сам двигатель придется снять со стиральной машины. Сначала нужно с вала двигателя. Далее окрутите болты, крепящие мотор, вытащите двигатель наружу, предварительно отсоединив от него провода.
Чтобы проверить таходатчик на работоспособность проделайте следующее:

  • Для начала отсоедините провода таходатчика от разъема, после чего замеряйте сопротивление на них. Для этого вам понадобится мультиметр, который нужно перевести в режим измерение сопротивления. Нормальное сопротивление тахогенератора должно составлять в районе 60 Ом. Кстати эту процедуру вы можете проделать не снимая двигатель со стиральной машины.
  • Чтобы убедится, что тахогенератор работает и выдает ток при вращении двигателя, переключите мультиметр в режим измерения напряжения. Замеряя напряжение на выводах таходатчика крутите рукой двигатель. Напряжение должно подниматься. При вращении двигателя оно обычно составляет около 0,2 В.
  • Если все хорошо проверьте болт крепления таходгенератора, очень часто он расслабляется и датчик начинает «глючить». Если он расслаблен подтяните его.

Если ваш тахогенератор не прошел эти тесты и болт его крепления был затянут, то пора его менять. Ломается таходатчик чаще всего по причине перегрузки стиральной машины.

Сам таходатчик выходит из строя крайне редко, ведь это довольно надежная деталь, поэтому проверьте все контакты его подключения, а также другие неисправности.

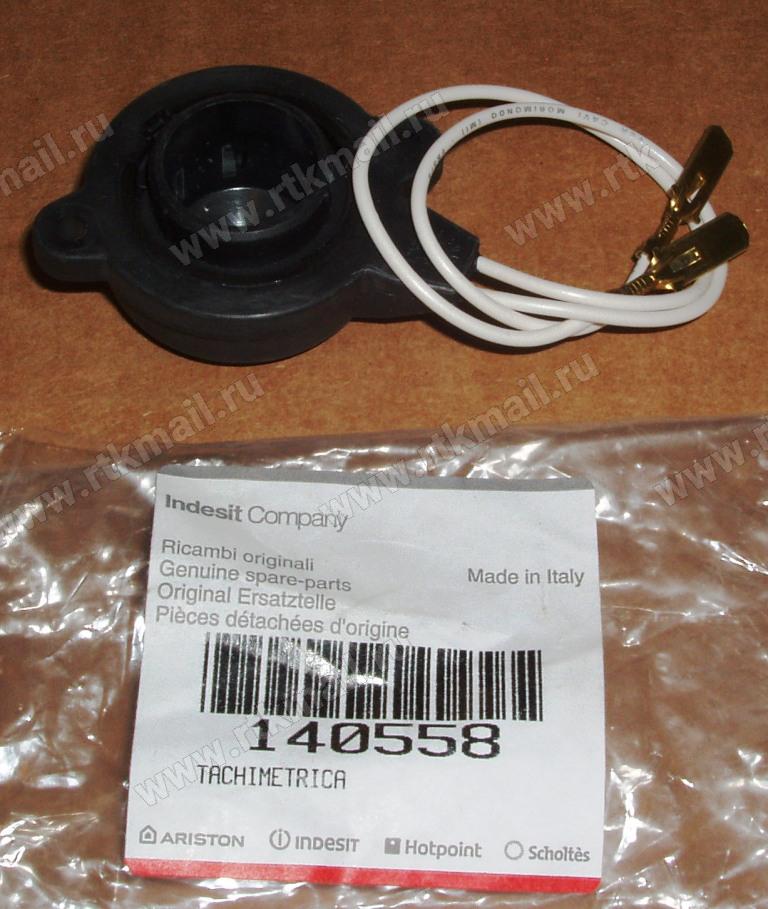

Части таходатчика стиральной машины

Для начала нам нужно снять таходатчик со стиральной машины. Для этого сначала нужно отсоединить разъемы таходатчика, если вы этого еще не сделали. Разъемы могут как просто выдергиваться, так и быть закреплены в общей колодки, откуда их нужно аккуратно вытащить. С помощью тонкой шлицевой отвертки.
Дальше необходимо снять крышку таходатчика, она обычно защелкивается. Крышки бывают металлические или пластиковые. Также крышка может идти вместе с тахогенератором и крепится с помощью болтов. Откручиваем болты, которые крепят таходатчик и снимаем его.

Сборка происходит в обратном порядке. На видео ниже вы сможете увидеть, как снять двигатель со стиральной машины.
